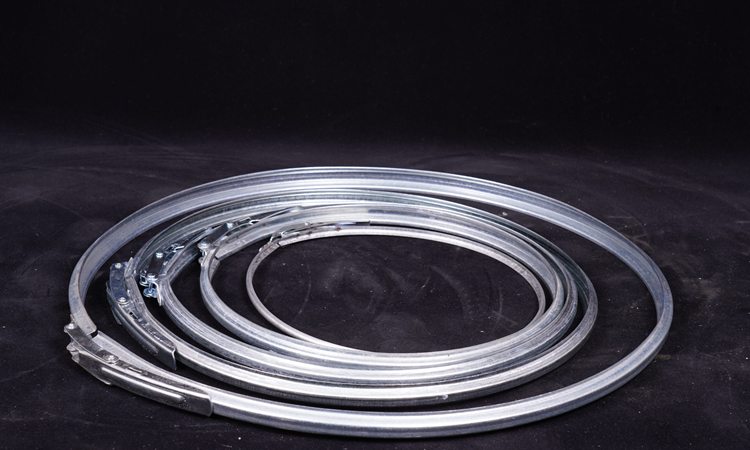

چگونه متوجه شویم رینگ در حال ترک خوردن است؟

در دنیای پرمخاطره لجستیک و انبارداری صنعتی، بشکه های فلزی و پلاستیکی دهانه باز وظیفه ای خطیر بر عهده دارند. امنیت این مخازن به قطعه ای به ظاهر ساده اما استراتژیک به نام “رینگ” یا “حلقه کلمپ” وابسته است. رینگ ها تحت تنش های کششی و فشاری شدیدی قرار دارند تا درب بشکه را در برابر فشارهای هیدرواستاتیکی داخلی و ضربات خارجی محافظت کنند. اما چگونه متوجه شویم رینگ در حال ترک خوردن است؟ این پرسشی است که بی توجهی به آن می تواند پیامدهای سنگینی در محیط های صنعتی به همراه داشته باشد.

پرسش حیاتی اینجاست که چگونه متوجه شویم رینگ در حال ترک خوردن است؟ پاسخ به این سوال نیازمند نگاهی فراتر از یک بازبینی ساده چشمی است. ترک ها در مراحل اولیه معمولاً میکروسکوپی هستند و در نقاط تمرکز تنش پنهان می شوند. اگر یک رینگ در حین جابه جایی با لیفتراک یا در اثر نوسانات دمایی دچار شکستگی ناگهانی شود، محتویات بشکه به سرعت تخلیه شده و خسارات مالی و جانی جبران ناپذیری به بار خواهد آورد.

بسیاری از اپراتورها تصور می کنند شکست رینگ یک اتفاق ناگهانی و بدون مقدمه است، اما واقعیت مهندسی خلاف این را ثابت می کند. فلزات قبل از گسیختگی نهایی، نشانه هایی از خود بروز می دهند که به “خستگی فلز” معروف است.  در این مقاله، ما به کالبدشکافی علائم هشداردهنده و متدهای بازرسی تخصصی می پردازیم تا شما را به دانش پیشگیری از وقوع حوادث مجهز کنیم.

شناسایی تغییر رنگ های مشکوک و اکسیداسیون موضعی

نخستین نشانه که در پاسخ به سوال چگونه متوجه شویم رینگ در حال ترک خوردن است باید به آن توجه کرد، تغییر رنگ غیرعادی در نقاط حساس است. رینگ های گالوانیزه یا رنگ شده، وقتی تحت تنش بیش از حد قرار می گیرند، لایه محافظ خود را از دست می دهند. اگر در ناحیه خمیدگی ها یا اطراف پیچ و مهره رینگ، متوجه پوسته پوسته شدن رنگ یا ایجاد لکه های ریز زنگ زدگی (Oxidation) شدید، این یک هشدار جدی است.

اکسیداسیون در یک نقطه خاص معمولاً به معنای ایجاد “ریزترک” است که اجازه داده رطوبت به عمق فلز نفوذ کند. این زنگ زدگی های نقطه ای برخلاف زنگ زدگی های سطحی، نشان دهنده شروع تخریب ساختاری هستند. علاوه بر زنگ زدگی، پدیده “سفیدک زدن” در رینگ های گالوانیزه نیز می تواند نشانه ای از تغییر شکل پلاستیک در متریال باشد. وقتی فلز به مرز تسلیم خود می رسد، پیوندهای شیمیایی لایه روی (Zinc) سست شده و به صورت پودر سفید ظاهر می شوند.

این نقاط دقیقاً همان جاهایی هستند که ترک های عمقی در حال شکل گیری اند. بازرسان فنی همواره توصیه می کنند که با مشاهده کمترین ناهماهنگی در رنگ سطح فلز، تست های دقیق تری را روی آن مقطع اجرا کنید تا از عدم وجود شکاف های پنهان اطمینان حاصل شود.

تحلیل دفرمه شدن هندسی و خارج شدن از حالت دایره کامل

یک رینگ سالم باید یک دایره هندسی کامل باشد تا فشار را به طور یکنواخت به درب بشکه وارد کند. در تحلیل اینکه چگونه متوجه شویم رینگ در حال ترک خوردن است، باید به دنبال خروج از مرکزیت یا “تخم مرغی شدن” رینگ بگردید. اگر بخشی از رینگ بشکه نسبت به سایر قسمت ها کمی صاف شده یا دچار تاب خوردگی (Warpage) شده است، این نشان دهنده آن است که فلز در آن ناحیه تحت تنش تسلیم قرار گرفته و به زودی دچار گسیختگی خواهد شد.

تغییر فرم هندسی باعث می شود که در یک نقطه فشار بیش از حد و در نقطه دیگر فشار کمتری وارد شود، که همین ناهماهنگی، سرعت رشد ترک را دوچندان می کند. برای تست این موضوع، می توانید رینگ را روی یک سطح کاملاً صاف قرار دهید. اگر رینگ لق می زند یا بین سطح و لبه رینگ فاصله مشاهده می شود، نشان دهنده تاب خوردگی است.

در رینگ های اهرمی، دفرمه شدن زبانه ی قفل کننده یکی از شایع ترین علائم شروع ترک است. وقتی اهرم برای بسته شدن نیاز به نیروی غیرعادی دارد یا پس از بسته شدن، لبه های آن به درستی روی هم جفت نمی شوند، فلز در حال فریاد زدن است که تحمل فشار موجود را ندارد و به زودی از ضعیف ترین نقطه دچار شکست خواهد شد.

بررسی صدای غیرعادی در هنگام سفت کردن پیچ یا اهرم

حس شنوایی اپراتور یکی از قوی ترین ابزارهای تشخیص نقص در بسته بندی است. در پاسخ به پرسش چگونه متوجه شویم رینگ در حال ترک خوردن است، باید به صداهای تولید شده در مرحله پلمب بشکه دقت کرد. یک رینگ سالم در هنگام سفت شدن، صدای فلزی یکنواخت و پیوسته ای دارد. اما اگر در حین چرخاندن پیچ یا بستن اهرم، صداهای ریزی شبیه به “تیک تیک” یا “کرچ کرچ” می شنوید، این صدا ناشی از آزاد شدن انرژی در محل رشدهای میکروسکوپی ترک است.

این پدیده به نام “انتشار آکوستیک” شناخته می شود و نشان دهنده جدا شدن لایه های مولکولی فلز از یکدیگر است. همچنین، اگر پس از سفت کردن کامل، با وارد کردن یک ضربه ملایم با آچار به بدنه رینگ، صدای خفه (Dull Sound) شنیده شود (به جای صدای زنگ دار و شفاف)، احتمال وجود یک ترک عمقی یا جدایش در بافت فلز وجود دارد.

ترک ها مانند یک دمپر عمل کرده و ارتعاشات صدا را جذب می کنند. اپراتورهای باسابقه می دانند که تغییر در “طنین” رینگ، اولین زنگ خطر قبل از وقوع یک حادثه نشت بزرگ در انبار است.

پایش نقاط تمرکز تنش در اطراف اتصالات و جوش ها

بیش از ۸۰ درصد شکست های رینگ در نقاط اتصال رخ می دهد. برای اینکه بدانیم چگونه متوجه شویم رینگ در حال ترک خوردن است، باید میکروسکوپی ترین بخش های رینگ یعنی محل جوش ها و سوراخ های پیچ را زیر ذره بین قرار دهیم. در رینگ های پیچی، محل اتصال مهره به بدنه رینگ که معمولاً با جوش نقطه ای متصل شده، بحرانی ترین نقطه است.

ایجاد خطوط مویی مشکی یا تیره در لبه های جوش، نشانه قطعی شروع ترک است. این خطوط در واقع شکاف هایی هستند که سایه ایجاد کرده و تیره به نظر می رسند. در رینگ های اهرمی نیز، محل پین ها و پرچ ها بیشترین آسیب را می بینند. اگر اطراف سوراخ پین ها حالت کشیدگی یا بیضی شدن دیده شود، به این معناست که فلز به لبه نهایی استقامت خود رسیده است.

وجود هرگونه براده فلزی ریز (Metal فیلینگ) در اطراف این اتصالات نشان دهنده سایش غیرعادی و خرد شدن لبه های ترک در اثر لرزش های حمل ونقل است. بازرسی این نقاط باید با نور مستقیم و ترجیحاً با کمک یک ذره بین صنعتی انجام شود تا از عبور بشکه های معیوب به خط بارگیری جلوگیری گردد.

تست دستمال سفید و شناسایی ترشحات میکروسکوپی

یک متد تجربی و بسیار کارآمد برای اینکه بفهمیم چگونه متوجه شویم رینگ در حال ترک خوردن است، استفاده از تست دستمال یا تست نفوذ ساده است. گاهی اوقات ترک به قدری ریز است که دیده نمی شود اما باعث نشت بخارات مواد داخل بشکه به بیرون و جذب گرد و غبار می شود، به ویژه در بشکه هایی که درب آن ها با سیستم تاپسیل یا کپسیل آب بندی شده است و کوچک ترین نشتی می تواند نشانه ای از ضعف رینگ باشد.

اگر در امتداد بدنه رینگ، مسیری از آلودگی یا نشست گرد و غبار دیدید که به صورت یک خط تیره ظاهر شده، احتمالاً یک ترک مویی در زیر آن قرار دارد. کشیدن یک دستمال سفید و تمیز روی سطح رینگ می تواند ذرات بسیار ریز زنگ یا مواد شیمیایی که از ترک خارج شده اند را نمایان کند. در موارد مشکوک، می توان از متد “مایعات نافذ” (PT Test) که در بازرسی های جوش استفاده می شود، بهره برد.

با پاشیدن یک مایع رنگی (معمولاً قرمز) روی رینگ و سپس پاک کردن آن و پاشیدن پودر ظاهرکننده (سفید)، کوچک ترین ترک ها به صورت خطوط درخشان رنگی خود را نشان می دهند. اگرچه این تست در انبارداری عمومی رایج نیست، اما برای بشکه های حاوی مواد فوق خطرناک یا ارزشمند، مطمئن ترین راه برای پاسخ به سوال سلامت رینگ محسوب می شود.

جدول چک لیست بازرسی فوری سلامت رینگ بشکه

در اینجا خلاصه علائم هشداردهنده را در قالب یک جدول کاربردی برای بازرسان انبار آورده ایم:

بیشتر بخوانید: آیا می توان رینگ بشکه شکسته را جوش داد یا باید تعویض کرد؟

بررسی تاریخچه مصرف و تعداد دفعات باز و بسته شدن

آخرین فاکتور در پاسخ به چگونه متوجه شویم رینگ در حال ترک خوردن است، توجه به “عمر مفید” قطعه است. رینگ ها قطعات ابدی نیستند. هر بار که یک رینگ سفت و سپس باز می شود، چرخه ای از بارگذاری و باربرداری را طی می کند که باعث ایجاد خستگی در فلز می شود. اگر رینگی بیش از حد استاندارد (مثلاً بیش از ۲۰ بار) استفاده شده باشد، احتمال وجود ترک های داخلی که هنوز به سطح نرسیده اند بسیار بالاست.

بازرسان حرفه ای با علامت گذاری روی رینگ ها، تعداد دفعات مصرف آن ها را کنترل می کنند. همچنین، شرایط محیطی انبارداری (مانند محیط های ساحلی با رطوبت نمکی بالا) عمر رینگ را به شدت کاهش می دهد. در چنین محیط هایی، حتی اگر رینگ نو به نظر برسد، ممکن است دچار “خوردگی تنشی” (SCC) شده باشد.

این نوع خوردگی باعث می شود فلز ناگهان و بدون هیچ گونه تغییر شکل قبلی، مانند شیشه بشکند. بنابراین، اگر رینگ شما بیش از یک سال در محیط خورنده بوده است، حتی بدون علائم ظاهری، باید با احتیاط فراوان و فرض بر وجود ترک های احتمالی با آن برخورد کرد.

سخن پایانی

شناسایی اینکه چگونه متوجه شویم رینگ در حال ترک خوردن است، هنری است که با ترکیب دقت چشمی، گوش دادن به صداهای مکانیکی و درک رفتارهای متالورژیکی به دست می آید. رینگ بشکه به عنوان آخرین سد دفاعی در برابر ریزش مواد، نباید هیچ گونه نقص ساختاری داشته باشد.

با مشاهده کوچک ترین تغییر رنگ، صدا یا دفرمه شدن، نباید ریسک کرد؛ چرا که قیمت یک رینگ نو در مقایسه با خسارات ناشی از نشت یک بشکه ۲۲۰ لیتری، بسیار ناچیز است. بازرسی منظم، ضامن امنیت انبار و تداوم تجارت شماست.

سوالات متداول درمورد چگونه متوجه شویم رینگ در حال ترک خوردن است؟

1. آیا می توان رینگ ترک خورده را با جوشکاری تعمیر کرد؟
   خیر، جوشکاری باعث ایجاد تنش حرارتی جدید و تغییر ساختار فلز می شود که در اکثر موارد رینگ را در نقطه دیگری مستعد شکست سریع تر می کند. تعویض همیشه ایمن تر است.
2. خطرناک ترین نقطه رینگ برای شروع ترک کجاست؟
   ناحیه “گوشواره” یا همان جایی که پیچ از آن عبور می کند و همچنین لبه های جوش در رینگ های پیچی، بحرانی ترین نقاط هستند.
3. آیا رینگ های پلاستیکی هم ترک می خورند؟
   بله، رینگ های پلاستیکی (پلیمری) برخلاف فلزات دچار “ترک خوردگی تنشی محیطی” (ESCR) می شوند که معمولاً به صورت خطوط سفید رنگ ریز روی بدنه پلاستیک ظاهر می شود.
